PCB生產中飛針測試適用范圍及介紹

　　飛針測試機利用4，6或8支探針對PCB電路板進行高壓絕緣和低阻值導通測試(測試線路的開路和短路)而不需要做測試治具，適合測試小批量樣板。一般采用“真值比較定位法”，能對測試過程和故障點進行實時監控，保證測試的準確性。

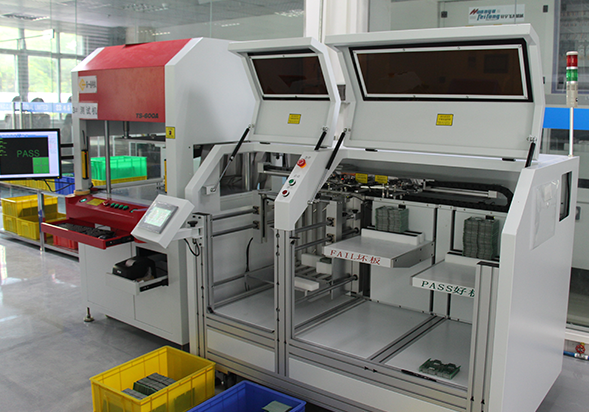

分針測試

　　飛針機測試的大致工序：

　　在飛針工作站讀取資料→轉換飛針測試機測試檔案后，生產首件→收集電容值及電阻值數據→開始生產

　　優點：

　　1.測試密度高，最小Pitch可達0.05mm甚至更小

　　2.無夾具成本

　　3.更適合用于打樣

　　4.打樣成本較低

　　缺點：

　　1.測試針折損率高

　　2.測試速度相對慢

　　3.耐壓無法測試,高層次高密度板測試有較大風險

　　4.不適合批量測試

　　5.測試準確率不及測試架

　　6.返單需要再次收費

　　PCB電路板生產中使用測試架測試適用范圍及介紹

　　測試架測試法是PCB行業中普遍應用的PCB電路板測試方式之一，依靠測試架(即夾具)，用于測試PCB不同網絡走線間是否存在短路、PCB同一網絡到各PAD是否開路、過孔是否開路，還可進行絕緣強度測試、阻抗測試。其顯著特點是測試速度及準確率極高。

　　一般來說，測試架測試合格的成品板，即表示品質達標。

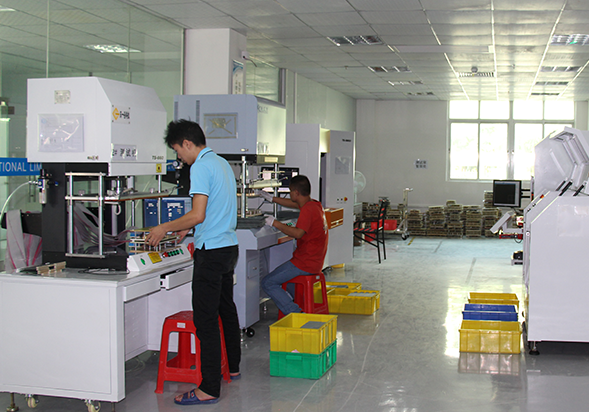

測試架

　　測試架測試大致工序：

　　測試架上機→使用鋁片模擬全短路測試→用導電膠片模擬全開路測試→取良品板學習測試→確保測試架探針(即回路)無異?！狭仙a(chǎn)

　　優點：

　　1.測試準確率高

　　2.測試速度快，適合批量測試

　　2 批量測試，只需一個測試架，成本更低

　　3 一次性收費，返單不另收費

　　缺點：

　　1.首次制作測試架需要付費，各廠價格均有不同

　　2.不適用于打樣的測試

　　總的來說，飛針測試更適合小批量，測試架測試適用于大批量電路板生產的測試。價格上測試架的價格更貴一些，每個廠家收取的價格不一，PCB電路板生產建議全測，使用測試架，更能保證品質!
